Vollautomatisches Trennsystem RSP-400N

Das Trennsystem des Typs RSP-400N eignet sich für vollautomatisches Konfektionieren von Führungsschienen, Spindeln, Rohren und anderen Stabmaterialien im Nass-Trennschliffverfahren.

Antriebsleistung: 10–15 kW
Trennscheiben: Ø 400 mm

Ausstattungsmerkmale:

Pneumatische, druckausgleichende Materialspannung
Automatisierte Werkstück-Zuführung
Gewinde-Anschnitt-Funktion
Pendelschnitt-Funktion
Gekühlte Spannbacken
99 Schnittprogramme speicherbar
Pulsschnitt in Amplitude und Frequenz einstellbar
Bürstenauflage für kratzfreie Bewegungen

Optionen:

Zu und Abführungen auf Kundenwunschlänge und Ausrichtung
Belade/ Puffersysteme
Schrägbettlader mit Vereinzelung,
Zentrifugalabscheider zum Absaugen des Kühlmittelnebels aus der Maschine (Montage auf Maschinendach)
Magnetfilter, bzw. Band–Magnetfiltereinheit

Trennablauf RSP-400N

Die Werkstücke werden manuell auf die Zuführung aufgelegt. Bei Führungsschienen wird mit auswechselbaren Absteckstiften (entsprechend der Schienengröße) in der letzten Bohrung die Führungsschiene abgesteckt und zum Laufwagen fixiert. Bei Rundmaterial oder Material ohne Bohrungen wird an dem Laufwagen auf einen Magnet-Hinterkanten Schub gewechselt.

Die Werkstücke werden auf genauen Bürstenrollen und Bürstenplatten beschädigungsfrei in Richtung Werkstückvermessung geschoben. Die Werkstückvermessung erkennt die Vorderkante des Werkstückes und berechnet somit automatisch die Werkstücklänge. Bei Führungsschienen sind die Größe und der Bohrungsabstand in der Steuerung einzugeben.

Das Material wird auf einem vordefinierten Weg in die Maschine transportiert und es erfolgt ein Anschnitt. Dadurch ist eine exakte Länge von der Trennscheibe zur Hinterkante des Werkstückes definiert und Toleranzen von ± 0,2 mm können betriebssicher getrennt werden. Anschließend wird das Werkstück entsprechend der eingestellten Werte vollautomatisch getrennt.

Die getrennten Werkstücke werden auf die Abführung geschoben und manuell entnommen. Die Trennscheibe wird nach jedem Trennschnitt automatisch vermessen und die Parameter wie Trennweg, Eilgang und Schnittgeschwindigkeit werden automatisch angepasst.

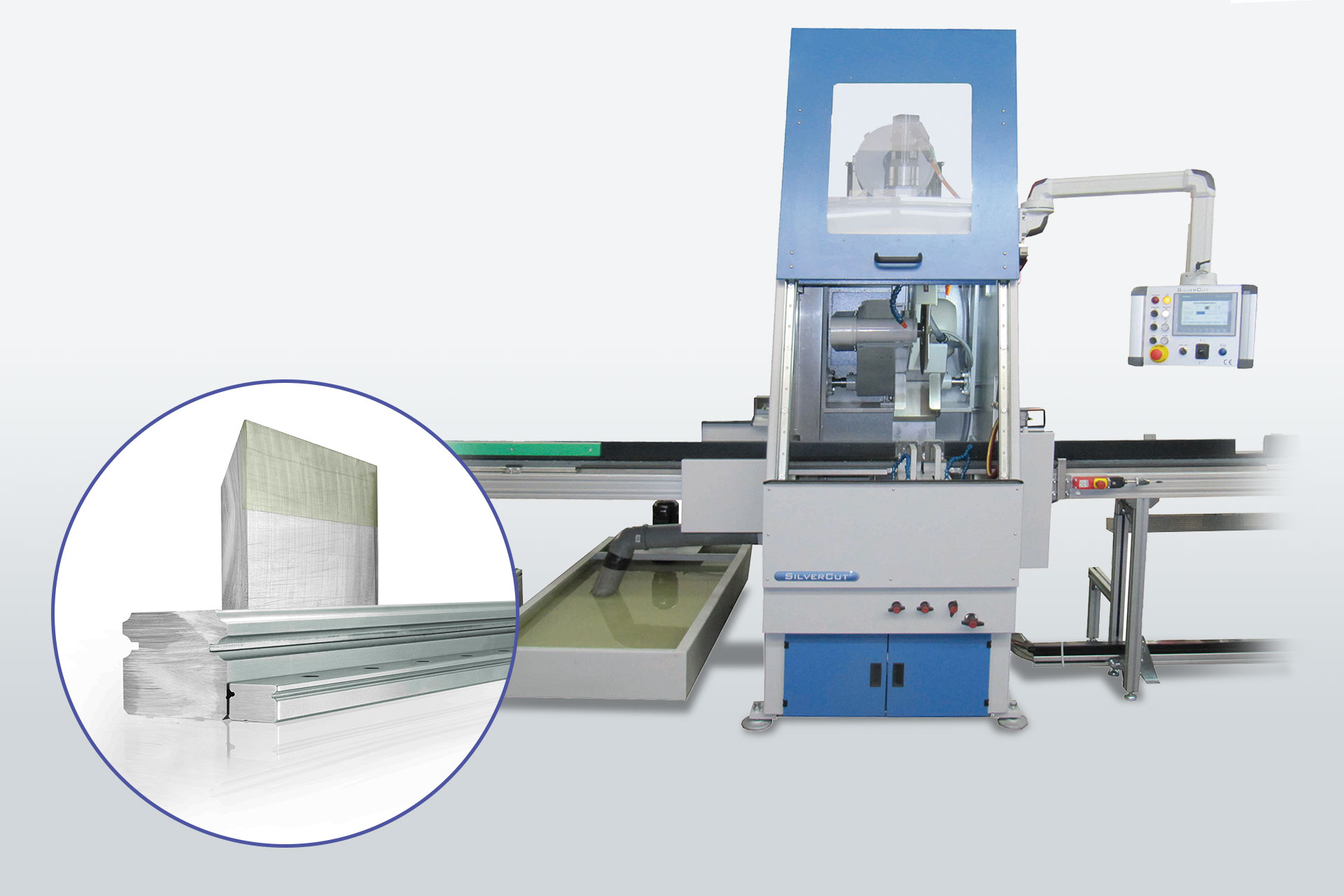

Vollautomatisches Trennsystem - RSP-400N

RSP-400 N - Vollautomatisches Trennsystem

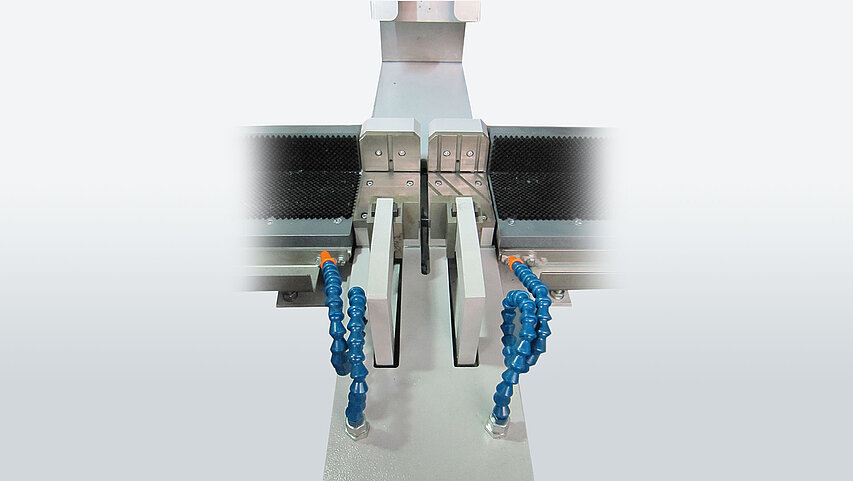

RSP-400N - Beidseitige Materialspannung links und rechts neben dem Trennschnitt

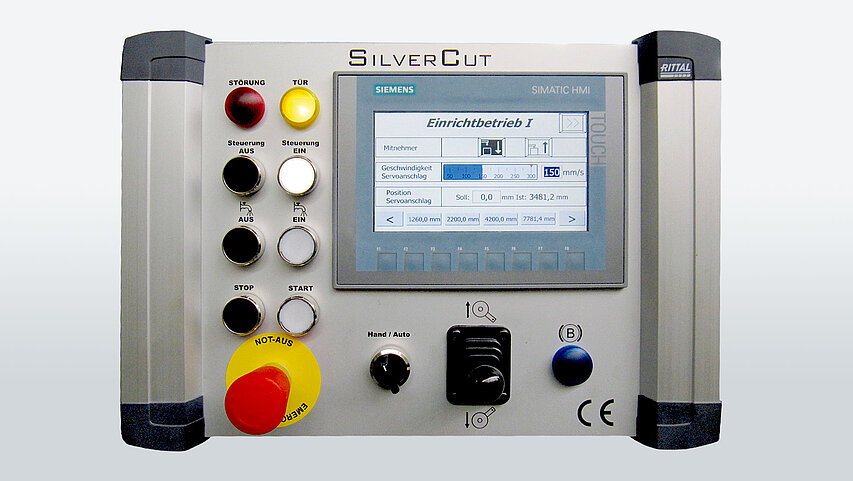

RSP-400N - Bedienfeld mit Touch-Display und Joystick für die Servo-Achse der Trennscheibe
